Dziennik Ustaw - rok 2008 nr 67 poz. 413

Na podstawie art. 7 ust. 3 ustawy z dnia 20 czerwca 1997 r. – Prawo o ruchu drogowym (Dz. U. z 2005 r. Nr 108, poz. 908, z późn. zm.²⁾) zarządza się, co następuje:

1) w części 4 „Rodzaje sygnałów” pkt 4.2.1. i 4.2.2. otrzymują brzmienie:

„4.2.1. Sygnały o sekwencji podstawowej

Dla kierujących pojazdami stosuje się następujące sygnały świetlne:

– sygnał czerwony oznaczający zakaz wjazdu za sygnalizator,

– sygnał czerwony i żółty nadawane jednocześnie oznaczające zakaz wjazdu za sygnalizator; sygnały te oznaczają także, że za chwilę nadawany będzie sygnał zielony,

– sygnał zielony oznaczający zezwolenie na wjazd za sygnalizator, z zastrzeżeniem, że jeśli brak jest możliwości opuszczenia skrzyżowania w trakcie nadawania sygnału zielonego lub wjazd na skrzyżowanie spowodowałby zagrożenie bezpieczeństwa innych uczestników ruchu, nie wolno wjeżdżać za sygnalizator,

– sygnał żółty oznaczający zakaz wjazdu za sygnalizator, chyba że w chwili rozpoczęcia nadawania tego sygnału pojazd znajduje się tak blisko sygnalizatora, że nie może być zatrzymany przed nim bez gwałtownego hamowania; sygnał ten oznacza jednocześnie, że za chwilę nadawany będzie sygnał czerwony.

Sygnały te nadawane są jako sygnały stałe i występują jako sygnały ogólne nadawane przez sygnalizator S-1 lub kierunkowe nadawane przez sygnalizator S-3. Sygnały ogólne mają kształt koła o odpowiedniej barwie i dotyczą kierujących pojazdami niezależnie od planowanego kierunku jazdy. Sygnały kierunkowe nadawane przez sygnalizatory S-3 mają postać czarnej strzałki na polu czerwonym lub żółtym oraz zielonej strzałki na polu czarnym, skierowanej w kierunku jazdy. Sygnał kierunkowy zielony nadawany przez sygnalizator S-3 oznacza, że podczas jazdy we wskazanym kierunku nie występuje kolizja z innymi uczestnikami ruchu.

Dopuszcza się zastosowanie na jednym wlocie sygnału ogólnego i kierunkowego wyłącznie w przypadku, gdy sygnał kierunkowy nie wskazuje kierunku tylko na wprost. Nie dopuszcza się stosowania na jednym wlocie sygnałów ogólnych należących do różnych grup sygnałowych.

Sygnały dla kierujących pojazdami nadawane są w następującej sekwencji podstawowej:

czerwony → czerwony i żółty → zielony → żółty → czerwony.

Sygnały o sekwencji podstawowej nadawane są przez sygnalizatory trójkomorowe o takim układzie komór, jak pokazano na rysunkach: 4.2.1. – sygnały ogólne oraz 4.2.2. do 4.2.8. – sygnały kierunkowe.

Jeżeli przy zastosowaniu sygnału kierunkowego dla skręcających w lewo możliwe jest bezkolizyjne zawracanie z lewego skrajnego pasa ruchu, na sygnalizatorze kierunkowym wskazuje się kierunek w lewo i do zawracania zgodnie z opisem do rys. 4.2.5.

Jeżeli pas do jazdy w prawo lub w lewo jest ukierunkowany pod kątem mniejszym niż 50°, strzałkę należy skierować w górę pod kątem 45°.

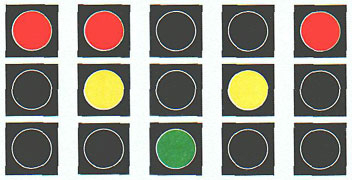

Rys. 4.2.1. Sygnalizator ogólny S-1 nadający podstawową sekwencję sygnałów

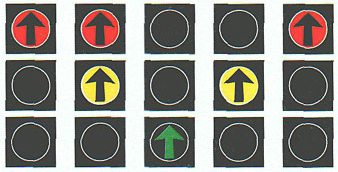

Rys. 4.2.2. Sygnalizator kierunkowy S-3 z sygnałami kierunkowymi na wprost

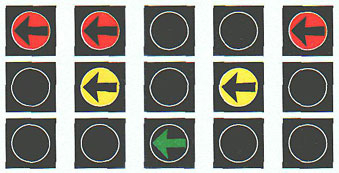

Rys. 4.2.3. Sygnalizator kierunkowy S-3 z sygnałami kierunkowymi w lewo

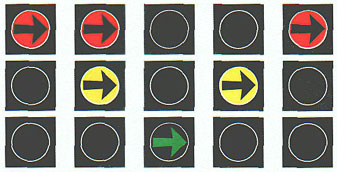

Rys. 4.2.4. Sygnalizator kierunkowy S-3 z sygnałami kierunkowymi w prawo

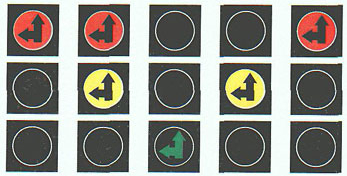

Rys. 4.2.5. Sygnalizator kierunkowy S-3 z sygnałami kierunkowymi na wprost i w lewo. Symbole strzałek obrócone o 90° w lewo oznaczają sygnały kierunkowe w lewo i do zawracania

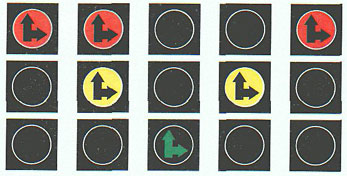

Rys. 4.2.6. Sygnalizator kierunkowy S-3 z sygnałami kierunkowymi na wprost i w prawo

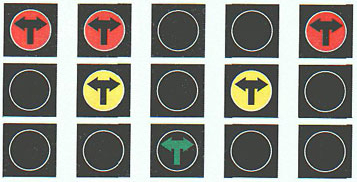

Rys. 4.2.7. Sygnalizator kierunkowy S-3 z sygnałami kierunkowymi w lewo i w prawo

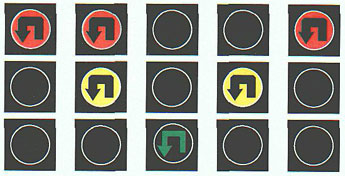

Rys. 4.2.8. Sygnalizator kierunkowy S-3 z sygnałami kierunkowymi do zawracania

4.2.2. Sygnał dopuszczający skręcanie w kierunku wskazanym strzałką

Oprócz sygnałów ogólnych oraz kierunkowych na skrzyżowaniu stosuje się sygnał dopuszczający skręcanie w kierunku wskazanym strzałką, w postaci sygnału czerwonego ogólnego i zielonej strzałki skierowanej w lewo lub w prawo, nadawany przez sygnalizator S-2 (rys. 4.2.9.). Sygnał ten zezwala na ruch w najbliższą drogę na skrzyżowaniu w kierunku wskazanym strzałką, po zatrzymaniu się przed sygnalizatorem. Sygnał dopuszczający skręcanie w kierunku wskazanym strzałką może być nadawany jednokrotnie lub wielokrotnie podczas nadawania sygnału czerwonego, przy czym nie dopuszcza się nadawania go w trakcie nadawania sygnału żółtego.

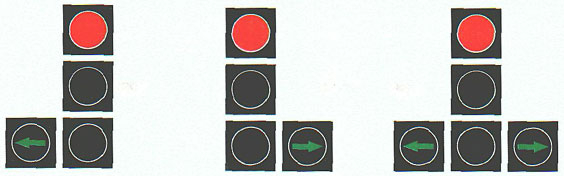

Rys. 4.2.9. Sygnalizatory S-2 nadające sygnał dopuszczający skręcanie w kierunku wskazanym strzałką

W przypadkach uzasadnionych natężeniem i kierunkowym rozkładem ruchu, gdy pas przeznaczony dla skręcających w prawo lub w lewo jest wydzielony wysepką w krawężnikach lub jest jedynym pasem ruchu na wlocie, można zamiast pełnego sygnału trójbarwnego zastosować sygnał dopuszczający skręcanie w kierunku wskazanym strzałką, nadawany w sekwencji:

czerwony → czerwony z zieloną strzałką → czerwony.”;

2) w części 6 „Ocena konieczności stosowania sygnalizacji” pkt 6.2.1.2. i 6.2.1.3. otrzymują brzmienie:

„6.2.1.2. Stosowanie sygnału ogólnego i sygnału kierunkowego

Rodzaje stosowanych sygnałów (ogólnych lub kierunkowych) dla kierujących pojazdami zależą od geometrii skrzyżowania, natężeń poszczególnych strumieni ruchu i przyjętej metody sterowania. Zaleca się, aby unikać wspólnego nadawania sygnału zielonego dla strumieni kolizyjnych o dopuszczalnym jednoczesnym zezwoleniu na ruch, co w szczególności dotyczy strumieni skręcających w lewo i strumieni na wprost (oraz na wprost i w prawo) z wlotu przeciwległego.

Na wlotach o trzech lub więcej pasach ruchu należy, w przypadku ruchu z kierunku przeciwnego, wydzielić dla pojazdów skręcających w lewo co najmniej jeden pas ruchu i obowiązkowo zastosować sygnalizator kierunkowy dla tego pasa (pasów) ruchu.

Nie dopuszcza się, w przypadku ruchu z kierunku przeciwnego, stosowania sygnału ogólnego dla skręcających w lewo, jeżeli dla pojazdów skręcających przeznaczone są co najmniej dwa pasy ruchu.

Zastosowanie sygnału kierunkowego dla pojazdów skręcających w lewo jest obowiązkowe dla wlotu oznakowanego znakiem D-1 „droga z pierwszeństwem” z tabliczką T-6a wskazującą zmianę kierunku drogi z pierwszeństwem w lewo, jeżeli na skrzyżowaniu występuje ruch z kierunku przeciwnego.

Sygnalizator kierunkowy na wlocie trzy- lub więcej pasowym z wyznaczonym pasem do skręcania w lewo może nie być stosowany w przypadku:

– wlotów skrzyżowań z ruchem wokół wyspy,

– wlotu na skrzyżowanie, na którym nie występuje ruch z kierunku przeciwnego.

6.2.1.3. Stosowanie sygnału dopuszczającego skręcanie w kierunku wskazanym strzałką

Sygnał dopuszczający skręcanie w kierunku wskazanym strzałką, wyświetlany przez sygnalizator S-2, stosuje się, jeżeli w czasie, gdy nadawany jest sygnał czerwony ogólny, istnieje możliwość ruchu pojazdów skręcających w prawo lub w lewo, pod warunkiem zapewnienia bezpieczeństwa pieszym i pojazdom, dla których wyświetlany jest w tym czasie sygnał zielony. Sygnału tego nie wolno stosować, gdy do jazdy w kierunku zgodnym z kierunkiem wskazanym strzałką przeznaczone są dwa lub więcej pasów ruchu.

Sygnał stosuje się w szczególności:

– na skrzyżowaniach trójwlotowych dla skręcających w prawo z drogi, której kierunek ma kontynuację na wprost za skrzyżowaniem,

– na skrzyżowaniach, na których na innych wlotach zastosowano sygnalizatory kierunkowe i istnieje możliwość nadawania sygnału zezwalającego na skręcanie w prawo w czasie, gdy na kierunku poprzecznym nadawany jest sygnał do skręcania w lewo i zabronione jest zawracanie.”.

Minister Infrastruktury. C. Grabarczyk

¹⁾ Minister Infrastruktury kieruje działem administracji rządowej – transport, na podstawie § 1 ust. 2 pkt 4 rozporządzenia Prezesa Rady Ministrów z dnia 16 listopada 2007 r. w sprawie szczegółowego zakresu działania Ministra Infrastruktury (Dz. U. Nr 216, poz. 1594).

²⁾ Zmiany tekstu jednolitego wymienionej ustawy zostały ogłoszone w Dz. U. z 2005 r. Nr 109, poz. 925, Nr 175, poz. 1462, Nr 179, poz. 1486 i Nr 180, poz. 1494 i 1497, z 2006 r. Nr 17, poz. 141, Nr 104, poz. 708 i 711, Nr 190, poz. 1400, Nr 191, poz. 1410 i Nr 235, poz. 1701, z 2007 r. Nr 52, poz. 343, Nr 57, poz. 381, Nr 99, poz. 661, Nr 123, poz. 845 i Nr 176, poz. 1238 oraz z 2008 r. Nr 37, poz. 214.
